Подготовка файла для гравировки лазером в программе Art. Cam. Подготовка файла рассчитана на синий лазер мощностью 1. Вт диаметром луча 0,2. Подготовленный в удобной для Вас графической программе точечный черно - белый рисунок в формате .
Art. Cam. Файл - Открыть. При необходимости масштабируем (изменяем размеры) модель. В программе Art. Cam необходимо изменить разрешение модели - увеличить его приблизительно в два раза. Модель - > Изменить разрешение. Бегунком в левой области выставляем новое разрешение (1). Параметры new resolution должны быть приблизительно в два раза больше, чем параметры current resolution. Далее нажимаем кнопку Применить (2).
Вызываем Редактор формы. Модель - > Редактор формы или просто двойным щелчком левой кнопки мыши по черному квадрату внизу изображения (1). В появившемся окне выбираем кнопку ПЛОСКИЙ (2). Далее вводим для Начальной высоты значение 1 мм (3). Далее- Вычесть (4), Применить (5), Закрыть (6). В области 3d вида появится рельеф. Создаем инструмент ЛАЗЕР на базе концевой фрезы.
Выкладывается программа Лазеркат без вирусов, т.к. Acc Length: Это – расстояние гравировки без лазера.
- Программа управления для резки и гравировки на лазере (гравере).
- AScript программма для работы с лазерными станками для обработки фотографий, изображений, символов и их последующей гравировки.

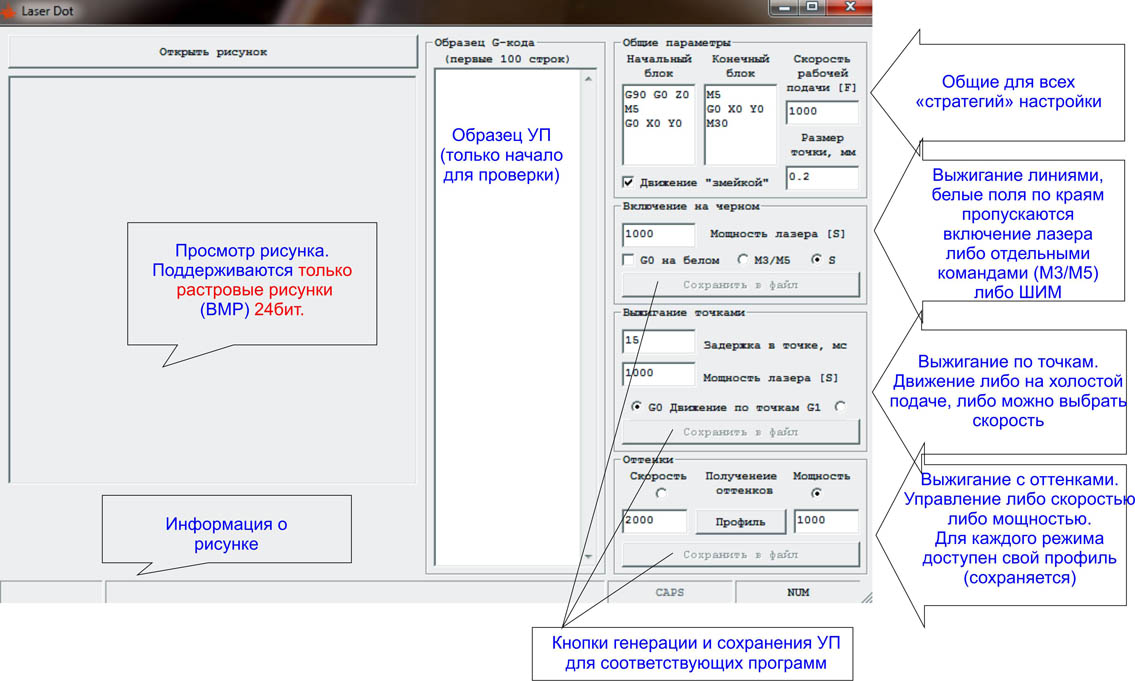

- Простенькая программа для управления лазерным гравером через USB порт. Контроллер на Arduino Nano, выводы как у grbl, .
- Лазерный гравер в работе по раскрою - гравировке на выставке, подробнее здесь: http:// - обзорные видео лазерных .
- Программа для ЧПУ на Ардуино для фрезеровки, гравировки, 3D-сканирования.
- Программа для создания GCode для ЧПУ из растрового. Но для этого сначала нужно продумать алгоритм расчёта УП для лазера.
Подготовка файла рассчитана на синий лазер мощностью 1.10Вт диаметром луча 0. В программе ArtCam необходимо изменить разрешение модели .
Для этого- переходим на вкладку УП (1),- выбираем БАЗА ДАННЫХ ИНСТРУМЕНТА (2),- добавляем новый инструмент (3),- вносим имя инструмента, тип инструмента выбираем - КОНЦЕВАЯ, единицы измерения мм/сек (4),- выставляем диаметр 0,0. Оставаясь во вкладке УП (1), выбираем ОБРАБОТКУ РЕЛЬЕФА (2). Настраиваем траекторию движения - ЗМЕЙКОЙ ПО Х, угол - 0, припуск - 0, точность - 0,0. Высота безопасности по Z - 1, точка возврата по X и Y- 0, по Z - 1 (2).
Инструмент Выбрать (3) лазер 0,0. Выбрать (5). Указываем шаг 0,2.
Материал определить (1), высота заготовки 1. ОК (4), даем имя заготовке (5), вычислить сейчас (6), закрыть (7).
Открываем вкладку УП - > сохранить УП.- перемещаем УП в раздел сохраняемые (1),- выбираем G- Code (mm) (2),- сохраняем (3),- выбираем папку для хранения (4) и задаем имя файла (5),- сохраняем изменения (6) и закрываем окно (7). После этого можно сохранить весь проект стандартным способом Файл - Сохранить..
Далее необходимо открыть УП в Блокноте и заменить (Правка - Заменить) все значения Z 1. Z 0. 0. 10. Если требуется меняем значение скорости на необходимую F1. Это делается для того, чтобы ось Z не тратила время, и голова ходила с постоянной скоростью без остановок и задержек на включение / выключение лазера. Не забудьте сохранить файл. УП готова к запуску. Фото картинки, полученной выжиганием на настольном фрезерном станке с установленным лазером. При работе с лазером соблюдайте технику безопасности.
ОБЯЗАТЕЛЬНО используйте очки! Выжигание по фотографии на гравировально- фрезерном станке Моделист. Видео выжигания на настольном фрезерном станке Моделист. Видео резки бумаги лазером на станке Моделит. Подготовка изображения к выжиганию методом. Поставщик Службы Шифрования.
